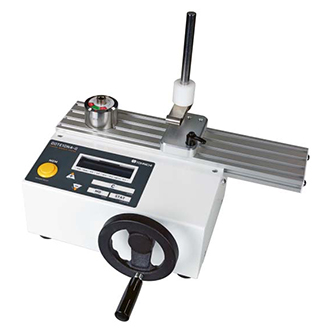

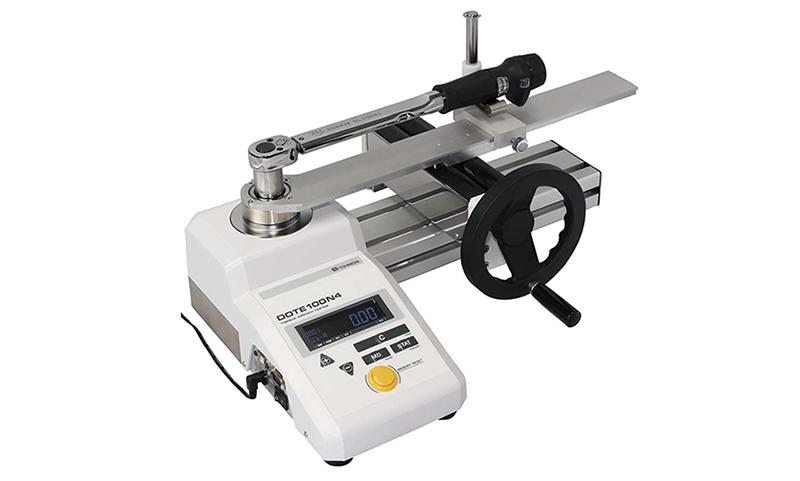

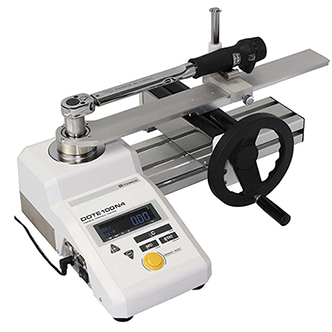

扭力扳手检测仪DOTE4系列

产品特点
数字式扭力扳手检测仪DOTE4/DOTE4-G搭载了合格判定功能。根据液晶显示器上数值的颜色,一眼即可判定测量值是否合格。
用于判定合格的上下限数值不仅可以通过键盘进行输入,还可以通过PC、条码阅读器等外部设备的命令进行输入。※外部设备的命令输入需要专用软件。
由于加载装置对扭力扳手的有效长度施加负载,所以校准条件均匀,实现了精确的测量。
与以往的DOTE3/DOTE3-G产品相比,扭距测量精度提高了两倍以上。
可以免费下载有线的数据输入工具“DtRcv(Data Receiver)”,以实现用Excel(R)进行数据管理。※“ExRcv(Excel Receiver)”于2021年3月更新为“DtRcv(Data Receiver)”。※Excel(R)为微软公司的注册商标。※ 连接DOTE4和PC需要另售的连接线(No.383或No.385)。
具有向PC或专用打印机输出测量结果的功能(RS232C、USB输出端子)
DOTE500N4(-G)、DOTE1000N4(-G)等大型型号优化了显示器位置,让操作员在工作中更容易查看。
另有搭载了电动机驱动加载装置的DOTE4-MD2/DOTE4-G-MD2,适合于校准、调整和修理多个扭力扳手。
除了提供带校准证书的DOTE4/DOTE4-GJCSS以外,还提供带不确切性校准证书的产品。
电源 : AC100V-240V,国际通用。
欧盟地区也可使用。附带CE标识。
技术参数

型号

DOTE10N4-G

DOTE20N4-G

DOTE50N4-G

DOTE100N4-G

DOTE200N4-G

DOTE500N4-G

DOTE1000N4-G

扭拒范围

[N・m]

最小~最大

0.2~10

2~20

5~50

10~100

20~200

50~500

100~1000

1刻度

0.001

0.002

0.005

0.01

0.02

0.05

0.1

扭拒范围

[cN・m]

最小~最大

20~1000

200~2000

1刻度

0.1

0.2

扭拒范围

[kgf・cm / kgf・m]

最小~最大

2~100kgf・cm

20~200

50~500

100~1000

200~2000

5~50kgf・m

10~100

1刻度

0.01kgf・cm

0.02

0.05

0.1

0.2

0.005kgf・m

0.01

扭拒范围

[lbf・in]

最小~最大

2~88

18~180

44~440

88~880

170~1700

440~4400

880~8800

1刻度

0.01

0.02

0.05

0.1

0.2

0.5

1

扭拒范围

[lbf・ft]

最小~最大

3.6~36

7.3~73

15~150

36~360

73~730

1刻度

0.005

0.01

0.02

0.05

0.1

最大有效长度 L’ [mm]

255

410

660

1100

1650

插入驱动头 □a [mm]

6.35

9.53

12.7

19.1

25.4

尺寸

[mm]

L

参照尺寸图

506

756

1276

1856

B

339

370

710

744

H

267

269

394

L1

805

1195

B1

510

635

B2

96

156

H1

113

162

H2

171

169

174

238

247

重量约[kg]

7

12

13

47

49

附件

转接头

(插入-插出)

DA3-2

277、DA4-3

DA8-6

六角转接头

10・13・19

12・14・17

17・22・27

19・24・30

22・27・29

30・32・36

36・46

41・50










精度 ±1%+1刻度











显示器

黑摸 LCD,白 - 红 - 蓝





数据存储量

1000 组数据





统计处理

样本数量 / 最大值 / 最小值 / 平均值





/ 低值设置模式

10 级设置模式:A 到 J





测量模式

PEAK / RUN





归零调整

自动





数据输出

兼容 RS232C,USB B 型街头用于串行通信





重设

手动:0.0秒 / 自动:0.1-5.0秒





运行条件

0~40℃ 无冷凝





电源 [V]

AC100~240V±10% 50 / 60Hz
